세이프패널

심재 준불연 우레탄 샌드위치패널

세이프패널은 폴리우레탄의 뛰어난 단열성과 우수한 내구성에 심재 준불연 성능을 더하여 화재에 안전하고 쾌적한 생활환경을 제공하는 경동원의 혁신적인 내화 단열 솔루션입니다.

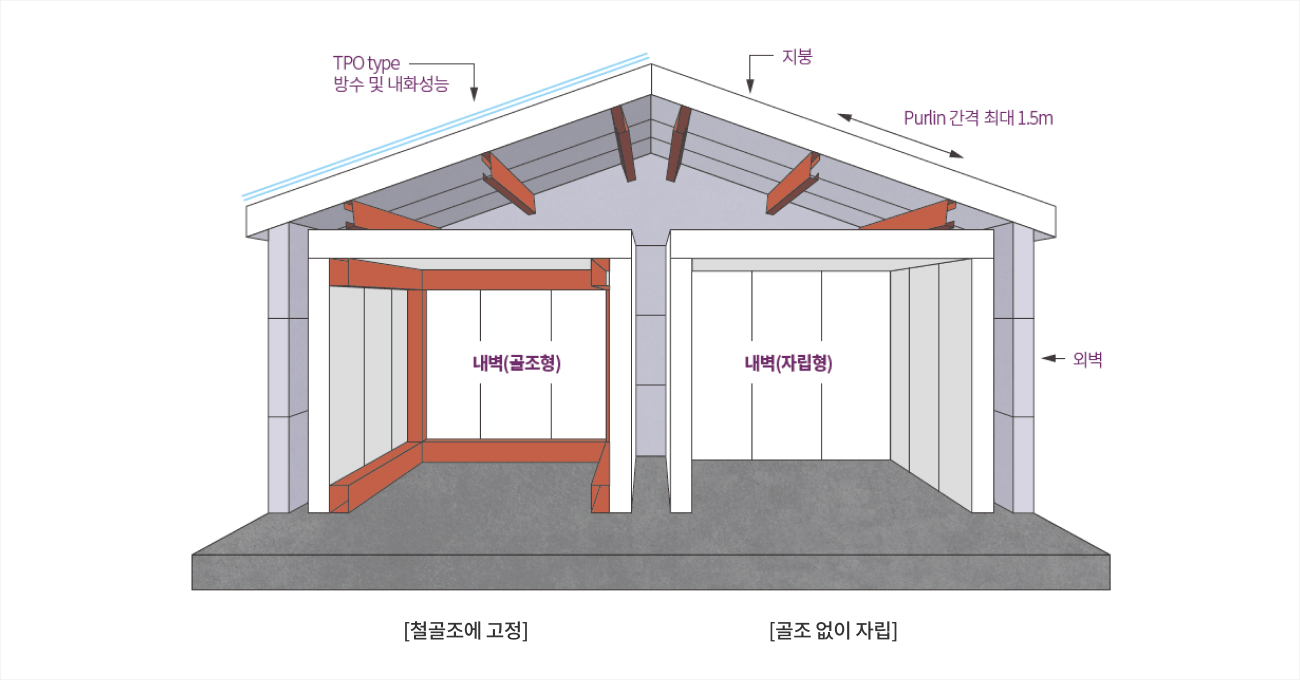

업계 최초로 자립형·골조형 인정서를 모두 획득했으며, 국내 유일의 TPO 방수 지붕 내화구조 인정품으로서 안전과 효율을 한 단계 높이는 One-Solution 샌드위치 패널입니다.

세이프패널

제품소개

  • extra

    더

  • safe

    마음을 놓는

더 마음을 놓는 공간

  • 세이프(xafe)는 extra(더욱)와 safe(마음이 놓이는)를 더한 단어로
  • 더 촘촘하게,
  • 더 따뜻하게,
  • 더 우아하게,
  • 더 안전하게,
  • 마음을 놓는 공간을 만들어주는 경동원의 브랜드입니다

더 편리하게, 더 안전하게

xafe panel은 화재로부터 안전한 공간과
에너지 절약을 동시에 만족 시키는
One-Solution 샌드위치 패널 입니다.

제품 특징

01

강화된 화재안전성

심재 자체의 준불연재료 성능으로
탁월한 안전성 제공

복합자재 품질인정 취득

지붕 내화구조(30분) 품질인정 취득

02

높은 단열성능

낮은 열전도율(0.020 W/mK)로
얇은 제품두께 구현

밀실하게 발포된 단열재가 습기의 침입을 차단

03

탁월한 내구성과 시공성

조밀한 셀 구조로 이루어져
높은 강도와 뛰어난 내구성 보유

견고하고 가벼워 가공이 용이하고
조립시공이 편리

제품 라인업

Roof Panel

Roof type

[ KD-RFR ]

Deck type

[ KD-RFD ]

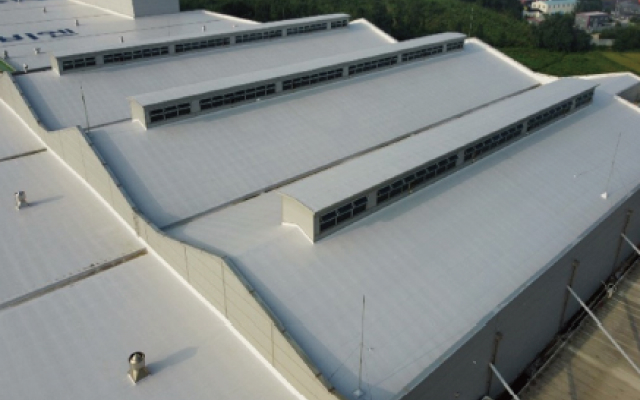

TPO type

[ KD-RFT ]

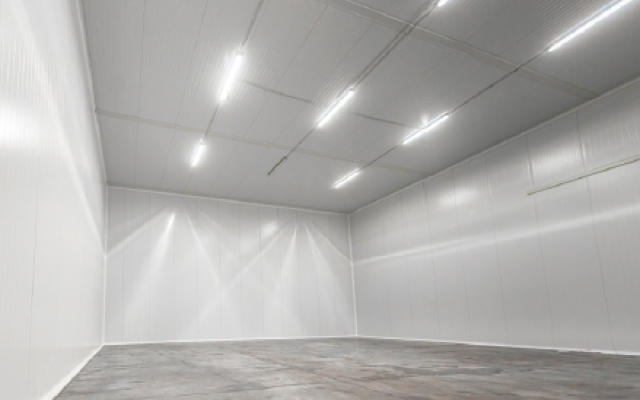

Internal Wall & Ceiling Panel
[ KD-FN1 ]
[ KD-FN1s ]
External Wall Panel

Flat Type

[ KD-FC1 ]
[ KD-FU1 ]
[ KD-FU5 ]
[ KD-FU2s ]

Rib Type

[ KD-RC1 ]
[ KD-RU5 ]

Small Rib Type

[ KD-SC1 ]
[ KD-SU5 ]

Big Rib Type

[ KD-BC1 ]
[ KD-BU5 ]

시공 디테일

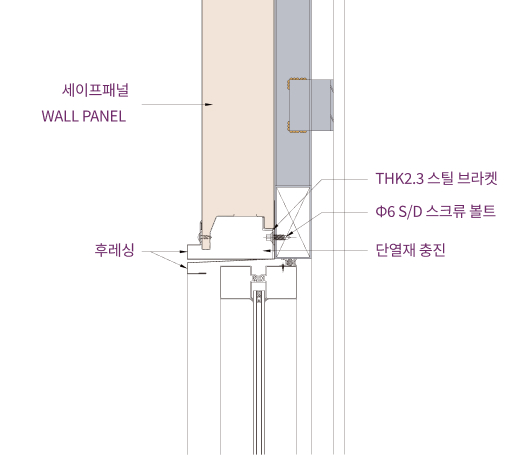

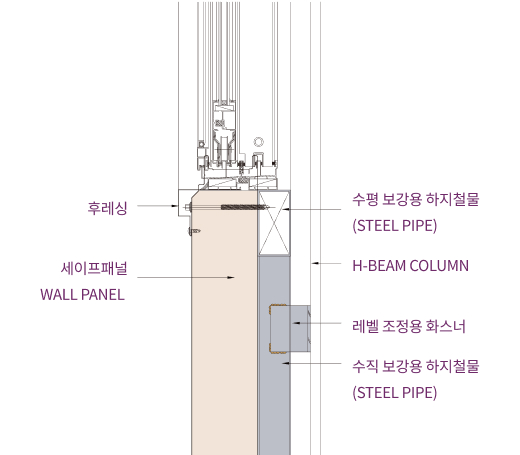

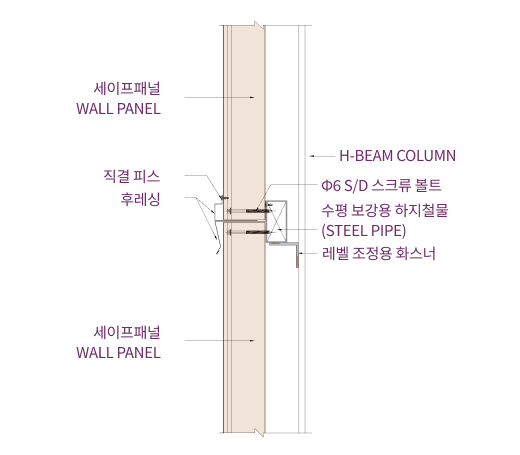

Flashing Type Window Joint-1
Flashing Type Window Joint-2

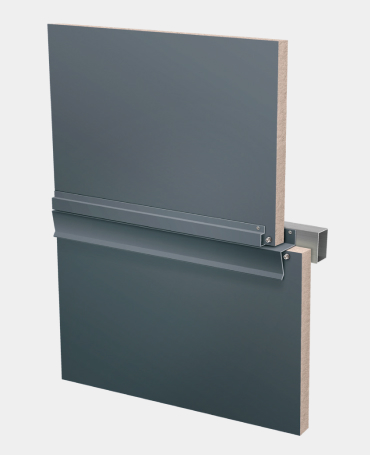

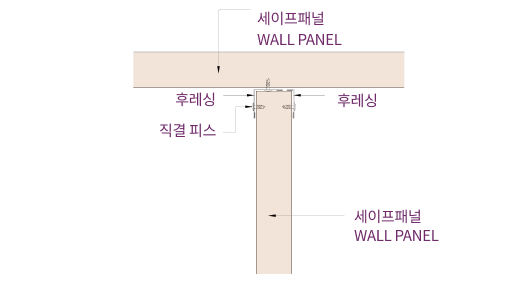

Horizontal Panel Joint

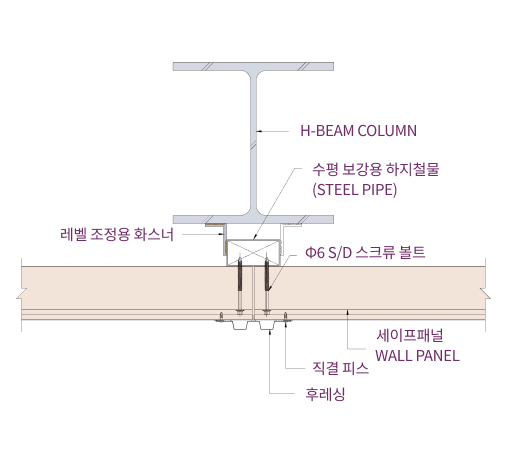

Vertical Panel Joint
Vertical Panel Joint

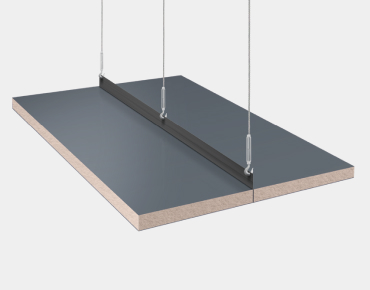

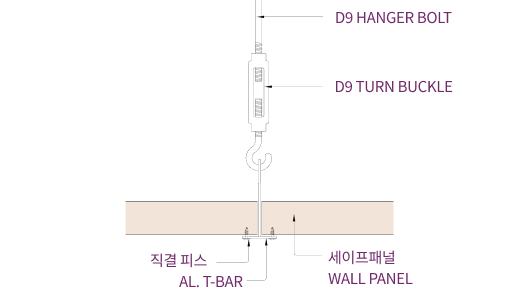

Interior Panel Ceiling Detail

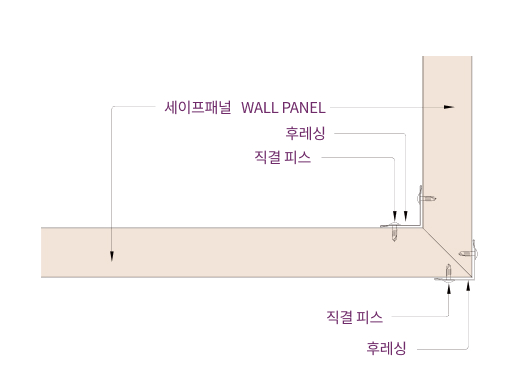

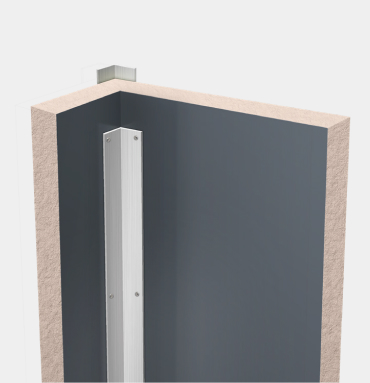

Interior Panel Wall & Ceiling Joint Detail

성능 · 스펙

제품 사양

재료 표면재 강판 도장용융 아연도금강판 외
도장 실리콘 폴리에스터, 불소수지 2coat, 불소 수지 4coat 외
제원 폭 (mm) 1,000
길이 (m) 최대 18
두께 (mm) 50, 75, 100, 125, 150

제품 품질기준

구분 품목 관련 표준
복합자재인정 심재 준불연 · KS F ISO 5660-1 (열방출률 - 콘칼로리미터법)
· KS F 2271 (가스유해성 시험)
실물모형시험 · KS F ISO 13784-1(건축용 샌드위치패널 구조에 대한 화재연소 시험방법 ― 제1부: 소규모실 시험)
· KS F 8414(건축물 외부 마감 시스템의 화재 안전 성능 시험방법)
내화구조인정 지붕내화구조 · KS F 2257-1 (건축부재의 내화시험방법-일반요구사항)
· KS F 2257-5 (건축부재의 내화시험방법-수평내력 구획부재의 성능조건)
KS인증 건축용 철강제 지붕판
(KS F 4731)

건축용 철강제 벽판
(KS F 4724) 		· KS M ISO 4898 (경질 발포플라스틱- 건축물 단열재)
· KS D 3506 (용융 아연 도금 강판 및 강대)
· KS D 3520 (도장 용융 아연도금 강판 및 강대)
· KS D 3770 (용융 55 % 알루미늄 아연합금 도금 강판 및 강대)
· KS D 6701 (알루미늄 및 알루미늄합금의 판 및 띠)

제품 허용오차

구분 너비(㎜) 길이(㎜) 두께(㎜) 대각선의 차(㎜)
건축용 철강제 지붕판
(KS F 4731)		 ± 3.0 ± 5.0 ± 1.5 8.0 이하
건축용 철강제 벽판
(KS F 4724)

제품 물성기준

구분 난연성능 초기 열전도율
(W/mK)		 밀도
(㎏/㎥)		 흡수성
(%)		 압축강도
(kPa)
xafe core 준불연재료 0.020 이하 45 이상 3 이하 100 이상
시험방법 KS F ISO 5660-1
KS F 2271 		KS M ISO 4898 KS M ISO 4898 KS M ISO 4898 KS M ISO 4898

지붕열관류율

두께(㎜) 50 75 100 125 150 175 200
열관류율(W/㎡K) 0.380 0.258 0.195 0.157 0.131 0.113 0.099
  • ※ 열관류율은 xafe core 열전도율(0.020W/mK)과 「건축물의 에너지절약설계기준」의 표면열전달저항을 적용함.

외벽열관류율

두께(㎜) 50 75 100 125 150 175 200
열관류율(W/㎡K) 0.377 0.256 0.194 0.156 0.131 0.112 0.098
  • ※ 열관류율은 xafe core 열전도율(0.020W/mK)과 「건축물의 에너지절약설계기준」의 표면열전달저항을 적용함.

관련법률

에너지절약설계기준에 의한 단열재 사용 두께

(단위:두께㎜, 열관류율 W/㎡K, 별표3)

  • XP : 세이프패널
구분 중부1지역 중부2지역 남부지역 제주도
XP 가 나 다 라 XP 가 나 다 라 XP 가 나 다 라 XP 가 나 다 라
거실의 외벽 외기에 직접 면하는 경우 공동주택 외 두께 125 190 225 260 285 100 135 155 180 200 75 100 115 130 145 50 75 90 100 110
열관류율 0.170 이하 0.240 이하 0.320 이하 0.410 이하
외기에 간접 면하는 경우 공동주택 외 두께 100 130 155 175 195 75 90 105 120 135 50 65 75 90 95 50 50 60 70 75
열관류율 0.240 이하 0.340 이하 0.450 이하 0.560 이하
최상층에 있는 거실의 반자 또는 지붕 외기에 직접 면하는 경우 두께 150 220 260 295 330 150 220 260 295 330 125 180 215 245 270 100 130 150 175 190
열관류율 0.150 이하 0.180 이하 0.250 이하
  • ※ 단열재 사용 두께는 예시이며, 실사용 두께는 설계에 따라 차이가 있을 수 있습니다.

건축물의 내화구조 (건축법 시행령 제56조)

용도 대상
1 · 제2종 근린생활시설 중 공연장
· 종교집회장 (용도 면적의 합계가 각각 300㎡ 이상)
· 문화 및 집회시설 (전시장 및 동 • 식물원은 제외)
· 종교시설, 주점영업 및 장례시설 		관람석, 집회실의 면적이 200㎡ 이상인 것
(옥외관람석의 경우에는 1,000㎡ 이상인 것)
2 · 문화 및 집회시설 중 전시장 또는 동 • 식물원
· 판매시설, 운수시설, 수련시설
· 교육연구시설에 설치하는 체육관 • 강당
· 운동시설 중 체육관 • 운동장
· 위락시설(주점영업은 제외)
· 창고시설, 위험물저장 및 처리시설, 자동차 관련 시설
· 방송국, 전신전화국, 촬영소
· 화장시설, 동물화장시설, 관광휴게시설 		용도 면적이 500㎡ 이상인 것
3 · 공장 용도 면적이 2,000㎡ 이상인 것
4 · 건축물의 2층이 단독주택 중 다중주택 및 다가구주택
· 공동주택, 의료시설, 숙박시설, 장례시설, 다중생활시설, 아동 관련 시설 및 노인복지시설, 유스호스텔, 오피스텔 		용도 면적이 400㎡ 이상인 것
5 · 3층 이상인 건축물 및 지하층이 있는 건축물 단독주택, 동물 및 식물 관련 시설, 발전시설, 교도소 • 감화원 또는 묘지 관련 시설, 철강 관련 업종의 공장 중 제어실 용도로 연면적 50㎡ 이하로 증축 부분 제외
  • ※ 완화규정
  • ① 연면적이 50㎡ 미만인 단층의 부속건축물로서 외벽 및 처마밑면을 방화구조로 한 것과 무대의 바닥은 제외한다.
  • ② 3,4,5호 용도의 건축물로서 그 지붕틀을 불연재료로 한 것은 당해 지붕을 내화구조로 아니할 수 있다.

건축물의 내화구조 (건축법 시행령 제56조)

용도 / 구성부재 벽 보 • 기둥 바닥 지붕 • 지붕틀
외벽 내벽
내력벽 비내력 내력벽 비내력
용도 구분 용도높이
층수 / 최고높이		 연소
우려		 연소
비우려		 간막이벽 샤프트실
구획벽
일반
시설		 업무시설, 판매 및 영업시설, 공공시설 중 군사시설, 방송국, 발전소, 전신전화국, 촬영소, 기타 이와 유사한 것, 통신시설, 문화 및 집회시설, 근린생활시설, 위락시설, 묘지 관련시설 중 화장장, 교육연구 및 복지시설, 자동차 관련시설 (정비공장 제외) 12층 / 50m 초과 3 1 0.5 3 2 2 3 2 1
이하 2 1 0.5 2 1.5 1.5 2 2 0.5
4층 / 20m 이하 1 1 0.5 1 1 1 1 1 0.5
주거
시설		 단독주택 중 다중주택, 다가구주택, 공관, 숙박시설, 의료시설 12층 / 50m 초과 2 1 0.5 2 2 2 3 3 1
이하 2 1 0.5 2 1 1 2 2 0.5
4층 / 20m 이하 1 1 0.5 1 1 1 1 1 0.5
산업
시설		 공장, 창고시설, 분뇨 및 쓰레기 처리시설, 자동차 관련시설 중 정비공장, 위험물 저장 및 처리시설 12층 / 50m 초과 2 1.5 0.5 2 1.5 1.5 3 3 1
이하 2 1 0.5 1 1 1 2 2 0.5
4층 / 20m 이하 1 1 0.5 1 1 1 1 1 0.5

관련 영상

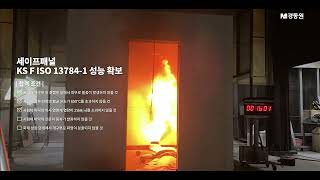

KS F 13784-1 실물모형영상
