세이프보드(XF보드)

화재에 안전한 우레탄보드

세이프보드(XF보드)는 국내 최초로 준불연 우레탄폼을 상용화한 경동원의 신뢰성 높은 내화단열 기술이 집약된 건축용 단열재입니다.

난연성능 시험과 실물모형 시험을 통해 화재안전 성능을 입증한 세이프보드(XF보드)는 안전한 생활 환경을 제공하며, 높은 단열 성능으로 공간 및 에너지 효율성을 모두 만족하는 고성능 솔루션입니다.

세이프보드(XF보드)

제품소개

  • extra

    더

  • safe

    마음을 놓는

더 마음을 놓는 공간

  • 세이프(xafe)는 extra(더욱)와 safe(마음이 놓이는)를 더한 단어로
  • 더 촘촘하게,
  • 더 따뜻하게,
  • 더 우아하게,
  • 더 안전하게,
  • 마음을 놓는 공간을 만들어주는 경동원의 브랜드입니다

더 따뜻하게, 더 안전하게

xafe board는 공간의 온기를 더하고
심재까지 준불연 성능을 지니고 있어
화재에 대한 안전을 강화합니다.

제품 특징

01

우수한 화재안전성

화재 안전성능별 제품 운영(심재 준불연, 1면준불연) 실물모형시험 합격으로 강화된 화재안전 기준 만족

02

에너지 절약

초기 열전도율 0.020 W/mK로 강화된 단열 기준을 만족하는 우수한 단열재

03

경제적

높은 단열 성능으로 낮은 두께로도 열관류율 기준을 만족하여 에너지 절약을 통해 경제성 확보

04

뛰어난 내구성

닫힌 셀(Closed cell)로 이루어져 구조적으로 안정적이며, 수분흡수율이 낮아 높은 내구성을 지님

05

친환경성

‘환경표지’, ‘환경성적표지’ ‘저탄소제품’
‘친환경건축자재인증’ 최우수등급 획득하여
실내 오염물질 방출량에 대한 품질 인증

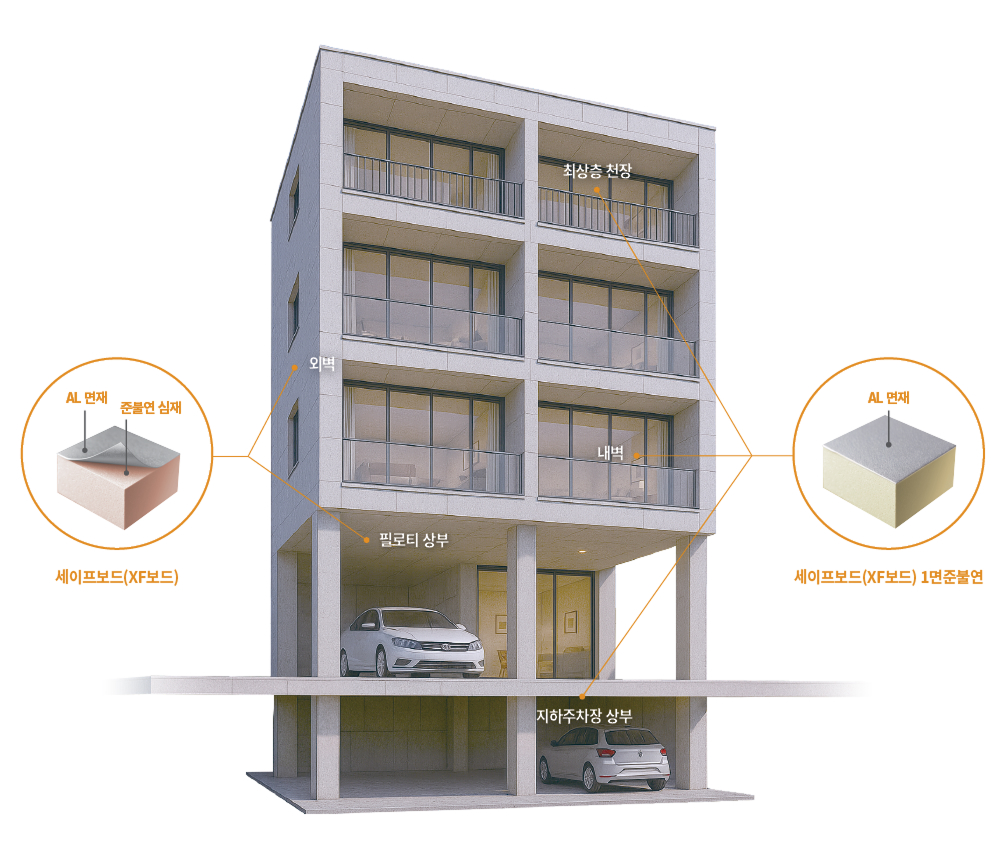

제품별 건축물 적용 부위

준불연재료의 성능 기준

01콘칼로리미터법 (KS F ISO 5660 - 1)
  • 총방출열량

    8MJ/㎡ 이하

  • 최대 열방출률

    10초 이상 연속
    200kW/㎡ 이하

02가스 유해성 시험 (KS F 2271)

  • 실험용 쥐
    평균행동정지 시간

  • 9분 이상 활동

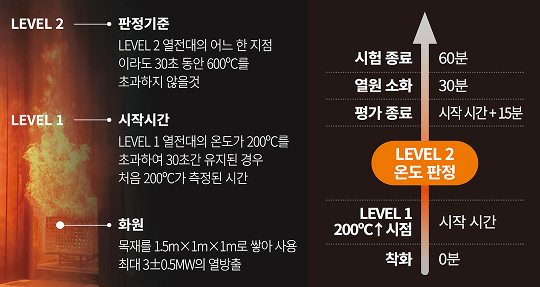

03실물모형시험 (KS F 8414)

건축물 외부 마감 시스템의 화재 안전 성능 시험방법

▼ 실물모형시험 성적서 다수 확보

외벽 마감재 종류

  • 석재
  • 알루미늄 복합패널
  • 벽돌
  • 강판
  • 세라믹사이딩
  • 알루미늄 시트

※ 건축물의 피난·방화구조 등의 기준에 관한 규칙 제24조 6항 건축물의 규모에 따라 외벽에는 난연재료-준불연재료 이상 성능의 마감재를 사용해야 하며, 이 경우 둘 이상의 재료로 제작된 마감재료는 실물모형시험 (KS F 8414)결과가 기준을(건축자재 등 품질인정 및 관리기준 제27조) 충족해야 한다.

세이프보드(XF보드) 실물모형시험 합격시스템

01

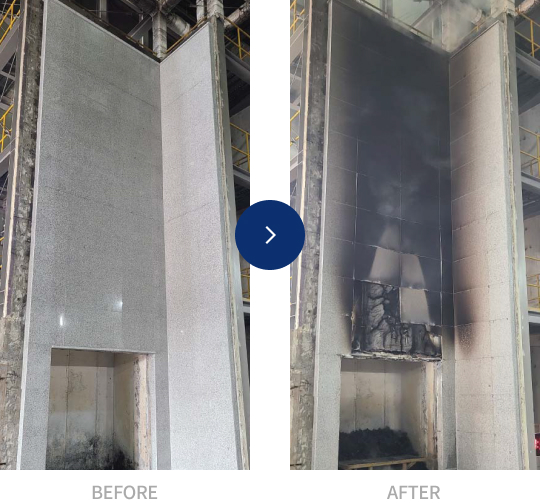

세이프보드(XF보드) + 석재 마감 시스템

시험 재료
  • 심재준불연 단열재:

    XF보드 50~180 mm

  • 불연 마감재:

    석재 30 mm

시험 구조

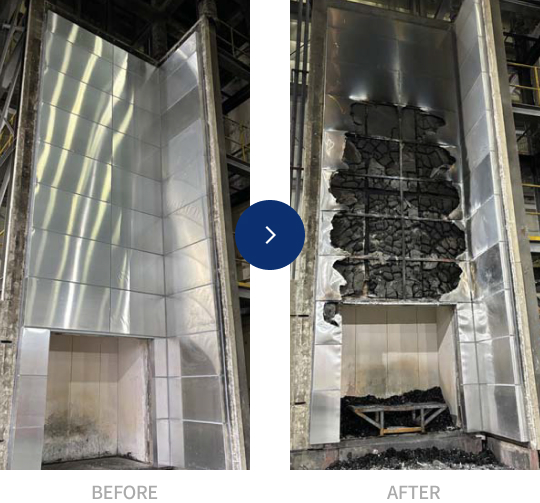

시험 결과

02

세이프보드(XF보드) + 알루미늄 복합패널 마감 시스템

시험 재료
  • 심재준불연 단열재:

    XF보드 50~180 mm

  • 준불연 마감재:

    알루미늄 복합패널 4mm

시험 구조
시험 결과

03

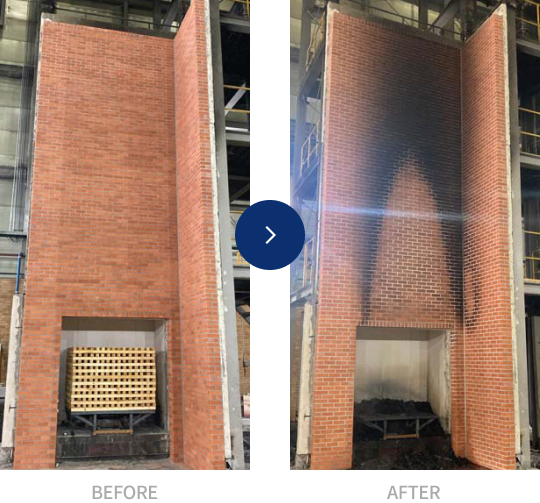

세이프보드(XF보드) + 벽돌 마감 시스템

시험 재료
  • 심재준불연 단열재:

    XF보드 50~180 mm

  • 불연 마감재:

    벽돌 90mm

시험 구조
시험 결과

04

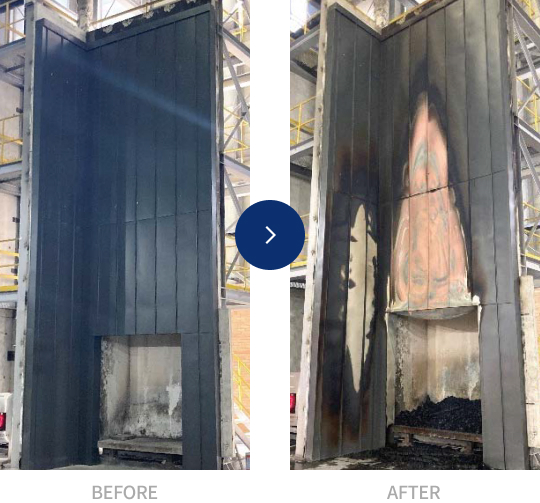

세이프보드(XF보드) + 강판 마감 시스템

시험 재료
  • 심재준불연 단열재:

    XF보드 50~180 mm

  • 불연 마감재:

    강판 0.5 mm

시험 구조
시험 결과

05

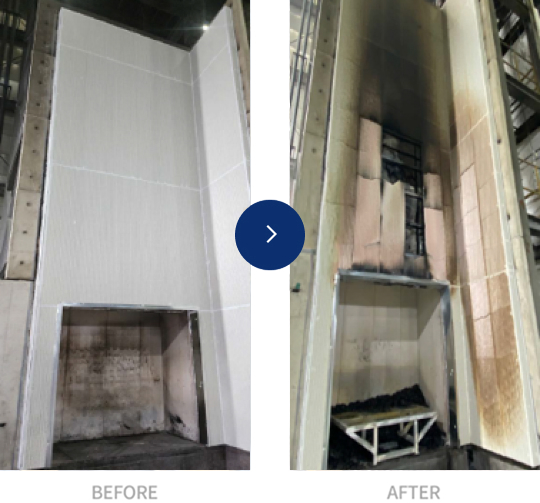

세이프보드(XF보드) + 세라믹사이딩 마감 시스템

시험 재료
  • 심재준불연 단열재:

    XF보드 50~180 mm

  • 불연 마감재:

    세라믹사이딩 16mm

시험 구조
시험 결과

06

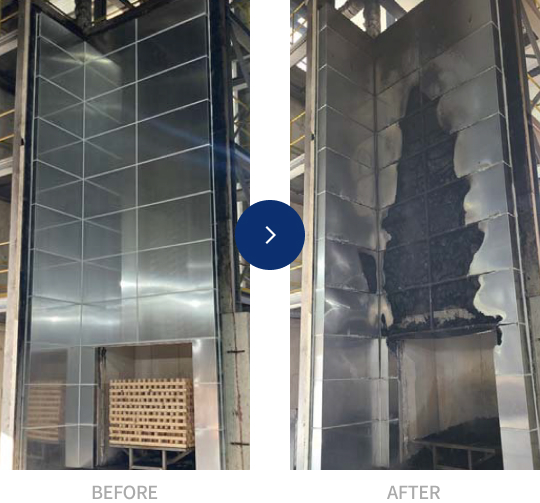

세이프보드(XF보드) + 알루미늄 시트(AL.Sheet) 마감 시스템

시험 재료
  • 심재준불연 단열재:

    XF보드 50~180 mm

  • 불연 마감재:

    알루미늄 시트 3mm

시험 구조
시험 결과

성능 · 스펙

제품 규격

세이프보드(XF보드) 세이프보드(XF보드) 1면준불연
폭(mm) 1,000 1,000
길이(mm) 2,000 2,000
두께(mm) 50~180 30~250
  • ※ 제품의 두께는 10mm 단위로 생산됩니다.
  • ※ 표균 규격 외 길이는 당사에 문의하시기 바랍니다.

제품 물성

  난연성능 초기열전도율(W/mK) 밀도(kg/㎥) 흡수성(%) 압축강도(kPa)
XF보드 준불연재료(심재) 0.020 이하 35이상 3 이하 100 이상
XF보드 1면준불연 준불연재료(면재면) 0.020 이하 35이상 3 이하 100 이상
시험방법 KS F ISO 5660-1
KS F 2271		 KS M ISO 4898 KS M ISO 4898 KS M ISO 4898 KS M ISO 4898

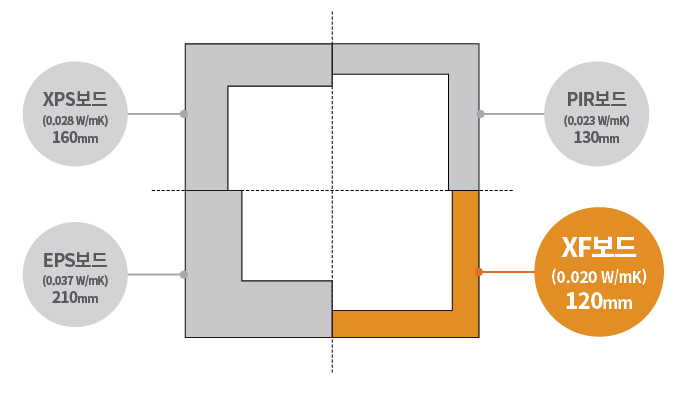

단열재 두께 비교

  • * 공동주택 거실의 외벽 외기직접  중부2 지역 열관류율 기준(0.17 W/㎡K)
  • · 각 단열재 별 열전도율은 예시값이며, 사용 단열재 및 설계값에 따라 사용 두께는 달라질 수 있습니다.

관련법률

건축물의 피난·방화 구조 등의 기준에 관한 규칙 제24조

건축물의 내부 단열재 난연 성능 기준
구분 요구 성능
용도 적용 대상 부위
공장, 창고시설, 위험물 저장 및 처리시설, 자동차 관련 시설 모든 규모 내벽 / 반자 난연재료
  • · 건축위원회(시·도 및 시·군·구에 두는 건축위원회를 말한다)의 심의를 거친 경우 불가피함을 인정 받은 경우에는 불연재료·준불연재료 또는 난연재료가 아닌 단열재를 사용할 수 있다. 이 경우 건축 또는 건설 안전 분야의 건축사보 한 명 이상을 해당 공사 기간 동안 공사 현장에서 감리 업무를 수행하게 해야 한다.
  • · 해당 용도 이외의 건축물은 마감재료에 대해서만 난연 성능을 요구함
건축물의 외벽·필로티 마감재(단열재) 난연 성능 기준
구분 필로티가 없거나 1층 필로티가 주차장 용도가 아닌 경우 1층 필로티의 전체 또는 일부가 주차장 용도인 경우
용도 층수 및 높이 부 위 화재확산방지구조 화재확산방지구조
미설치 설치 (매층) 미설치 설치 (매층)
피난약자시설 제한없음 외벽 준불연 방화띠+난연 준불연 3층 이상 : 방화띠+난연
1, 2층 : 준불연
필로티 제한없음 준불연
상업지역
(그린상업지역은 제외) 		2층 이하 외벽 난연 방화띠+제한없음 준불연
필로티 제한없음
3층 또는 9m이상
6층 또는 22m이상		 외벽 난연 방화띠+제한없음 3~5층 : 난연
1, 2층 : 준불연		 3~5층 : 방화띠+제한없음
1, 2층 : 준불연
필로티 제한없음 준불연
6층 또는 22m이상 외벽 준불연 방화띠+난연 준불연 3층 이상: 방화띠+난연
1, 2층 : 준불연
필로티 제한없음 준불연
그 외 용도 2층 이하 외벽 제한없음 준불연
필로티
3층 또는 9m이상
6층 또는 22m이상		 외벽 난연 방화띠+제한없음 3~5층: 난연
1, 2층 : 준불연		 3~5층 : 방화띠+제한없음
1, 2층 : 준불연
필로티 제한없음 준불연
6층 또는 22m이상 외벽 준불연 방화띠+난연 준불연 3층 이상: 방화띠+난연
1, 2층 : 준불연
필로티 제한없음 준불연
  • · 건축물의 외벽에는 불연재료·준불연재료를 마감재료(단열재, 도장 등 코팅재료 및 그 밖에 마감재료를 구성하는 모든 재료를 포함한다.)로 사용해야 한다. 마감 재료를 구성하는 재료 전체를 하나로 보아 난연성능을 시험한 결과 불연재료·준불연재료에 해당하는 경우 단열재는 난연재료를 사용할 수 있다.
  • · 피난약자시설 : 의료시설, 교육연구시설, 노유자시설 및 수련시설의 용도로 쓰는 건축물
  • · 상업지역(그린상업지연은 제외)
    • 가. 제1종 그린생활시설, 제2종 그린생활시설, 문화 및 집회시설, 종교시설, 판매시설, 의료시설, 교육연구시설, 노유자시설, 운동시설 및 위락시설 용도로 쓰는 바닥 면적의 합계가 2천 제곱미터 이상인 건축물
    • 나. 공장(국토교통부령으로 정하는 화재 위험이 적은 공장은 제외한다)의 용도로 쓰는 건축물로부터 6미터 이내에 위치한 건축물

단열재의 등급 분류

('건축물의 에너지절약설계기준' 별표 2, 2018.09 시행)

등급분류 열전도율의 범위
(KS L 9016에 의한 20±5℃ 시험조건에서 열전도율)		 관련표준 단열재 종류
W/mK kcal/mh℃
가 0.034 이하 0.029 이하 KS M 3808 · 압출법보온판 특호, 1호, 2호, 3호
· 비드법보온판 2종 1호, 2호, 3호, 4호
KS M 3809 · 경질우레탄폼보온판 1종 1호, 2호, 3호 및 2종 1호, 2호, 3호
KS L 9102 · 그라스울 보온판 48K, 64K, 80K, 96K, 120K
KS M ISO 4898 · 페놀폼 I종A, II종 A
KS M 3871-1 · 분무식 중밀도 폴리우레탄 폼 1종(A,B), 2종 (A,B)
KS F 5660 · 폴리에스테르 흡음 단열재 1급
기타 단열재로서 열전도율이 0.034W/Mk(0.029kcal/mh℃) 이하인 경우
나 0.035 ~ 0.040 0.030 ~ 0.034 KS M 3808 · 비드법보온판 1종 1호, 2호, 3호
KS L 9102 · 미네랄울 보온판 1호, 2호, 3호
· 그라스울 보온판 24K, 32K, 40K
KS M ISO 4898 · 페놀폼 I종B, II종B, III종A
KS M 3871-1 · 분무식 중밀도 폴리우레탄 폼 1종(C)
KS F 5660 · 폴리에스테르 흡음 단열재 2급
기타 단열재로서 열전도율이 0.035 ~ 0.040W/Mk(0.030 ~0.034kcal/mh℃) 이하인 경우
다 0.041 ~ 0.046 0.035 ~ 0.039 KS M 3808 · 비드법보온판 1종 4호
KS F 5660 · 폴리에스테르 흡음 단열재 3급
기타 단열재로서 열전도율이 0.041 ~ 0.046W/Mk(0.035 ~0.039kcal/mh℃) 이하인 경우
라 0.047 ~ 0.051 0.040 ~ 0.044 기타 단열재로서 열전도율이 0.047 ~ 0.051W/Mk(0.040 ~ 0.044kcal/mh℃) 이하인 경우

에너지절약설계기준에 의한 단열재 사용 두께

(단위 : 두께 mm, 열관류율 W/m²K, 별표3, 2022.07 시행)

  • XB : 세이프보드(XF보드)
구분 중부1지역 중부2지역 남부지역 제주도
XB 가 나 다 라 XB 가 나 다 라 XB 가 나 다 라 XB 가 나 다 라
거실의 외벽 외기에 직접 면하는 경우 공동주택 두께 140 220 255 295 325 120 190 225 260 285 100 145 170 200 220 70 110 130 145 165
열관류율 0.15 이하 0.17 이하 0.22 이하 0.29 이하
공동 주택 외 두께 120 190 225 260 285 90 135 155 180 200 70 100 115 130 145 50 75 90 100 110
열관류율 0.17 이하 0.24 이하 0.32 이하 0.41 이하
외기에 간접 면하는 경우 공동 주택 두께 100 150 180 205 225 90 130 155 175 195 70 100 115 135 150 50 75 85 100 110
열관류율 0.21 이하 0.24 이하 0.31 이하 0.41 이하
공동 주택 외 두께 90 130 155 175 195 60 90 105 120 135 50 65 75 90 95 40 50 60 70 75
열관류율 0.24 이하 0.34 이하 0.45 이하 0.56 이하
최상층에 있는 거실의 반자 또는 지붕 외기에 직접 면하는 경우 두께 140 220 260 295 330 140 220 260 295 330 120 180 215 245 270 80 130 150 175 190
열관류율 0.15 이하 0.18 이하 0.25 이하
외기에 간접 면하는 경우 두께 100 155 180 205 230 100 155 180 205 230 80 120 145 165 180 60 90 105 120 130
열관류율 0.21 이하 0.26 이하 0.35 이하
최하층에 있는 거실의 바닥 외기에 직접 면하는 경우 바닥난방인 경우 두께 140 215 250 290 320 120 190 220 255 280 100 140 165 190 210 70 105 125 140 155
열관류율 0.15 이하 0.17 이하 0.22 이하 0.29 이하
바닥난방이 아닌 경우 두께 120 195 230 265 290 100 165 195 220 245 80 130 155 175 195 70 100 115 130 145
열관류율 0.17 이하 0.20 이하 0.25 이하 0.33 이하
외기에 간접 면하는 경우 바닥난방인 경우 두께 100 145 170 195 200 90 125 150 170 185 70 95 110 125 140 50 65 80 90 100
열관류율 0.21 이하 0.24 이하 0.31 이하 0.41 이하
바닥난방이 아닌 경우 두께 90 135 155 180 200 70 110 125 145 160 60 90 105 120 130 50 65 75 85 95
열관류율 0.24 이하 0.29 이하 0.35 이하 0.47 이하

관련 영상

[더 안전한 준불연 우레탄 스프레이폼] 세이프폼 KS F 8414 실물화재시험영상

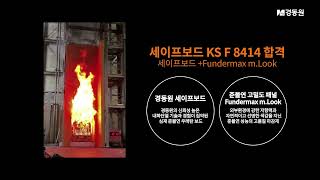

[준불연 고밀도 패널] 심재준불연 단열재 세이프보드 KS F 8414 실물화재시험영상

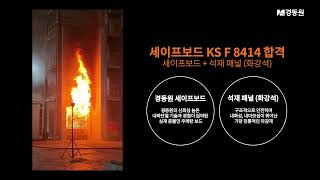

[석재패널(화강석)] 심재준불연 단열재 세이프보드 KS F 8414 실물화재시험영상

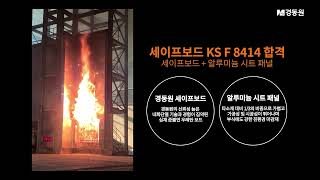

[알루미늄 시트 패널] 심재준불연 단열재 세이프보드 KS F 8414 실물화재시험영상
