에스코트 NF-Ⅲ / NF-Ⅲ항균
펄라이트계 철골 내화피복재
세계 최초로 내화피복재에 초미립중공체를 적용하여 내화성능과 시공성을 동시에 향상시킨 철골 내화피복재 입니다.
건축
Architecture
TOP
제품소개
제품 특징
01
다양한 종류의 내화뿜칠 솔루션
일반 인정내화구조뿐만이 아니라 합성보에도 적용 가능하며, 다양한 단면 형상계수에 대한 피복 두께 데이터 확보로 내화 성능 설계 시에 적용 가능
02
국내 최소의 피복두께
초미립 중공체와 최적의 배합설계를 통해 국내 최소 두께의 내화구조인정 획득
얇은 피복 두께로 공기 단축 및 관리 비용 감소 등 경제적인 공사 가능
03
우수한 시공성 및 품질 안정성
초미립 중공형 펄라이트의 볼베어링 효과(Ball-Bearing Effect)로 시공성이 뛰어나며, 치수 안정성이 매우 우수
분진방지용 표면코팅 필요성 및 탈락/균열/녹발생 등 없음
04
친환경 건축자재
석면 및 석면함유 가능물질을 포함하지 않은 친환경 펄라이트 제품으로 '환경표지인증'과 '친환경건축자재' 최우수 등급을 취득한 친환경 제품
05
에스코트NF-III(항균)의 탁월한 항균·항곰팡이 성능
세균에 저항하는 효능이 크고 곰팡이의 생장을 억제하는 기능이 우수하여 지하에 적용시에도 곰팡이 문제가 발생하지 않습니다.
적용 분야
01

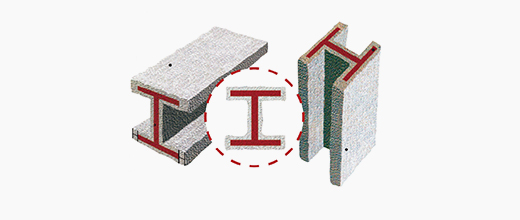

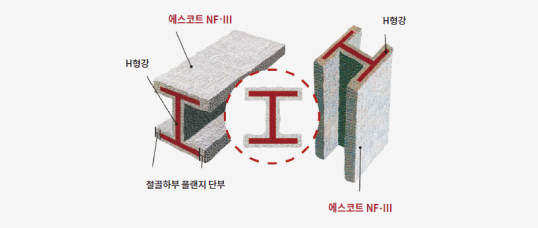

철골 보 및 기둥
02

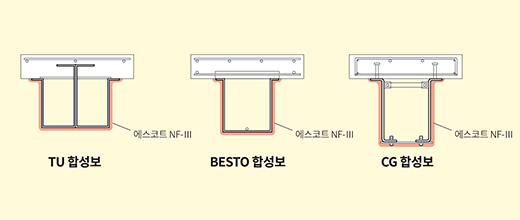

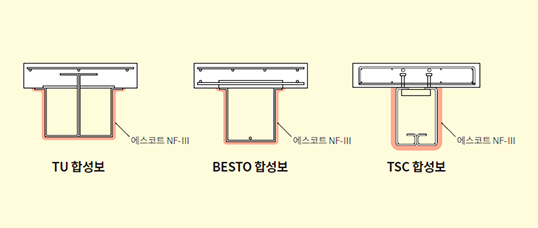

내화구조인정 합성보
성능 · 스펙
내화구조 인정내용 및 물성
| 구조 | 내화 시간 | 피복 두께(mm) | 밀도(g/cm3) | 부착강도(N/cm2) |
|---|---|---|---|---|
| 보 | 1시간 | 9 이상 | 0.33 이상 | 5.6 이상 |
| 2시간 | 18 이상 (15 이상) | |||
| 3시간 | 28 이상 (23 이상) | |||
| 기둥 | 1시간 | 9 이상 | ||
| 2시간 | 19 이상 | |||
| 3시간 | 29 이상 | |||
| 보(항균) | 3시간 | 28 이상 (23이상) | ||
| 기둥(항균) | 3시간 | 29 이상 | ||
| CG 합성보 | 3시간 | 21 이상 | ||
| BESTO 합성보 | 2시간 | 16 이상 | ||
| 3시간 | 21 이상 | |||
| SH 합성보 | 2시간 | 16 이상 | ||
| 3시간 | 21 이상 | |||
| TSC 합성보 | 2시간 | 16 이상 | ||
| 3시간 | 20 이상 | |||
| P-girder 합성보 | 2시간 | 15 이상 | 5.0 이상 | |
| 3시간 | 21 이상 | |||
| TU 합성보 | 2시간 | 16 이상 | ||
| 3시간 | 21 이상 | |||
| ACT 합성기둥 | 3시간 | 25 이상 | 5.6 이상 | |
| OCFT 합성기둥 | 3시간 | 22 이상 | ||
| S-column 합성기둥 | 2시간 | 16 이상 | 5.0 이상 | |
| 3시간 | 21 이상 |
1)() 는 철골하부 플랜지 단부
에스코트 NF-Ⅲ 시공방법
-
작업준비
-
- 작업시기 작업시기는 모든 DUCT 공사, 배관공사 등에 필요한 앵커, 행거, 천정부착물 등을 위한 기초공사가 완료된 시점에 시공하는 것을 원칙으로 한다.
- 온도 시공 장소와 피착면의 온도는 시공기간과 표준 양생기간 중 4℃ 이상으로 유지하여야 하며, 그 이하의 온도에서 시공하고자 할 경우에는 시공 후 표준양생기간 이상 4℃이상 온도 유지를 위한 난방 조치를 하여야 한다.
- 표면처리 시공될 표면에 부착성능을 저해할 수 있는 먼지, 이형제, 녹, 오일, 그리스, 페인트 등의 기타 이물질 제거를 원칙으로 한다. 또한, 결로발생부위 시공 시 부착력이 저하되므로 물기를 제거 후 시공한다.
-
시공방법
-
- 제품과 물의 배합은 에스코트 NF-III와 물을 1 : 1.0~1.2의 중량비로 하여 2~3분간 믹싱한다
- 노즐 끝과 시공면과의 거리는 30~60㎝로 하고, 시공각도는 90°를 유지하되 특별한 경우를 제외하고 70°이하의 시공을 금지한다.
- 에스코트 NF-III는 1회 시공으로 인정두께를 시공할 수 있으나, 부착강도 등의 안정성 확보를 위하여 2회 시공을 권장한다. (인정 3시간 시공 시 플랜지 단부 시공 유의)
-
양생
-
양생은 적절한 환기가 되는 곳에서 급속한 건조는 피하여야 하며, 양생기간은 아래의 표와 같다.
온도 / 시공 두께 보
(철골하부 플랜지 단부, mm)기둥(mm) 9(9) 18(15) 28이상 (23 이상) 9 19 29 여름(40℃ 이하) 4~5 일 6~7 일 9~10 일 4~5 일 6~7 일 9~10 일 봄, 가을(10~20℃) 5~6 일 7~8 일 10~11 일 5~6 일 7~8 일 10~11 일 겨울(4℃이상) 6~7 일 9~10 일 12~14 일 6~7 일 9~10 일 12~14 일 1)() 는 철골하부 플랜지 단부
관련법률
건축물의 내화구조
(건축법 시행령 제56조)
| 용도 | 대상 | |
|---|---|---|
| 1 |
· 제2종 근린생활시설 중 공연장 · 종교집회장 (용도 면적의 합계가 각각 300m² 이상) · 문화 및 집회시설 (전시장 및 동·식물원은 제외) · 종교시설, 주점영업 및 장례시설 |
관람석, 집회실의 면적이 200m² 이상인 것 (옥외관람석의 경우에는 1,000m² 이상인 것) |
| 2 |
· 문화 및 집회시설 중 전시장 또는 동·식물원 · 판매시설, 운수시설, 수련시설 · 교육연구시설에 설치하는 체육관·강당 · 운동시설 중 체육관·운동장 · 위락시설(주점영업은 제외) · 창고시설, 위험물저장 및 처리시설, 자동차 관련 시설 · 방송국, 전신전화국, 촬영소 · 화장시설, 동물화장시설, 관광휴게시설 |
용도 면적이 500m² 이상인 것 |
| 3 |
· 공장 |
용도 면적이 200m² 이상인 것 |
| 4 |
· 공장 · 건축물의 2층이 단독주택 중 다중주택 및 다가구주택 아동관련 시설 및 노인복지시설, 유스호스텔, 오피스텔 |
용도 면적이 400m² 이상인 것 |
| 5 |
· 3층 이상인 건축물 및 지하층이 있는 건축물 |
단독주택, 동물 및 식물 관련시설, 발전시설, 교도소·감화원 또는 묘지 관련 시설, 철강 관련 업종의 공장 중 제어실 용도로 연면적 50m² 이하로 증축 부분 제외 |
-
※ 완화 규정
- ① 연면적이 50m² 미만인 단층의 부속건축물로서 외벽 및 처마밑면을 방화구조로 한 것과 무대의 바닥은 제외한다.
- ② 3,4,5호 용도의 건축물로서 그 지붕틀을 불연재료로 한 것은 당해 지붕을 내화구조로 아니할 수 있다.
건축물의 내화구조
(건축법 시행령 제56조)
| 용도 / 구성부재 | 벽 | 보 / 기둥 | 바닥 | 지붕 / 지붕틀 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 외벽 | 내벽 | |||||||||||
| 내력벽 | 비내력 | 내력벽 | 비내력 | |||||||||
| 용도 구분 | 용도높이 층수/최고높이 | 연소 우려 | 연소 비우려 | 간막이벽 | 샤프트실 구획벽 | |||||||
| 일반 시설 | 업무시설, 판매 및 영업시설, 공공시설 중 군사시설, 방송국, 발전소, 전신전화국, 촬영소, 기타 이와 유사한 것, 통신시설, 문화및 집회시설, 근린생활시설, 위락시설, 묘지 관련시설 중 화장장, 교육연구 및 복지시설, 자동차 관련시설 (정비공장 제외) | 12층 / 50m | 초과 | 3 | 1 | 0.5 | 3 | 2 | 2 | 3 | 2 | 1 |
| 이하 | 2 | 1 | 0.5 | 2 | 1.5 | 1.5 | 2 | 2 | 0.5 | |||
| 4층 / 20m | 이하 | 1 | 1 | 0.5 | 1 | 1 | 1 | 1 | 1 | 0.5 | ||
| 주거 시설 | 단독주택 중 다중주택, 다가구주택, 공관, 숙박시설, 의료시설 | 12층 / 50m | 초과 | 2 | 1 | 0.5 | 2 | 2 | 2 | 3 | 3 | 1 |
| 이하 | 2 | 1 | 0.5 | 2 | 1 | 1 | 2 | 2 | 0.5 | |||
| 4층 / 20m | 이하 | 1 | 1 | 0.5 | 1 | 1 | 1 | 1 | 1 | 0.5 | ||
| 산업 시설 | 공장, 창고시설, 분뇨 및 쓰레기 처리시설, 자동차 관련시설 중 정비공장, 위험물 저장 및 처리시설 | 12층 / 50m | 초과 | 2 | 1.5 | 0.5 | 2 | 1.5 | 1.5 | 3 | 3 | 1 |
| 이하 | 2 | 1 | 0.5 | 2 | 1 | 1 | 2 | 2 | 0.5 | |||
| 4층 / 20m | 이하 | 1 | 1 | 0.5 | 1 | 1 | 1 | 1 | 1 | 0.5 | ||
