경동원 세라텍 사업부

CRYOGENIC ENGINEERING

초저온 보냉공사 및 보온공사

경동원은 인천 LNG 인수기지를 비롯한 산업용 초저온 액화가스 저장탱크의 충전공사를 시작으로, 통영, 평택, 삼척 LNG 탱크 등 다양한 프로젝트의 초저온 보냉공사를 성공적으로 수행하고 있습니다.

1. 공기단축 - 충전설비의 생산능력이 우수합니다.

2. 내부 자동 충전시스템(Internal vibrator system)

· 내부 자동 충전 시스템을 사용할 경우 탱크 외벽의 icing을 생기지 않게 하고, 오랜 기간 탱크를 가동하여도 펄라이트 침하를 최소화하여 BOG(Boil Off Gas)증가를 막아줍니다.
· 원격조정(Remote control)을 활용한 충전 시스템과 센서를 활용한 자동 레벨링(leveling)을 통해 정확하고 안정한 시공이 가능합니다.

용도	1. 펄라이트 강제 다짐으로 추후 펄라이트 침하 최소화 2. 탱크 외조(Outer Shell)내부에 PUF가 시공되거나, 외부에 콘크리트가 시공되어 외부 Vibrating이 불가능 할 경우에 적용 3. 효율성 : 10~12%
장점	1. 세계 최초의 electric cable을 통한 자동장비시스템 (US certificate) 2. 자동 충전을 통해 충전 기간을 절반으로 단축 3. PC 모니터링을 통한 원격조정시스템 4. 자동 레벨링(leveling) 및 충전율 계산
실적	통영, 평택, 인천, 보령, 광양 LNG 저장탱크에 시공 적용 예멘, 멕시코, 앙골라, 싱가폴, 말레이시아, 쿠웨이트 LNG 저장탱크에 시공 적용

3. 우수한 품질 - Pneumatic conveyer를 사용한 펄라이트 이송 시스템

	Type	Conveying velocity	Friction rate	Crushing perlite	Density
경동원	KD Perlite pneumatic conveyor system	8m/sec	1	Few	Low
기타	Blower types	15m/sec	5.29	Many	High

팽창펄라이트의 품질

물성	권고기준	시험값	기술
밀도	Compacted den: 48~65kg/m³	Loose Density: 35~50kg/m³ Compacted Density: 48~65kg/m³	Perlite sampling: After conveying
입자사이즈	-0.15mm(max30%)	-0.15mm(max30%) After conveying	Low velocity conveying system(8m/s) -Low crushing perlite
수분함수량	0.5wt% 이하	0.1wt%	-If perlite have more moisture, it cause increasing the purge gas quality for drying moisture. >>Also increasing the cost for purge gas(N₂gas)
열전도율	0.044w/mk (at 20℃)	0.042w/mk (at 20℃)	Low thermal conductivity cause low density,decreasing the dust and moisture.

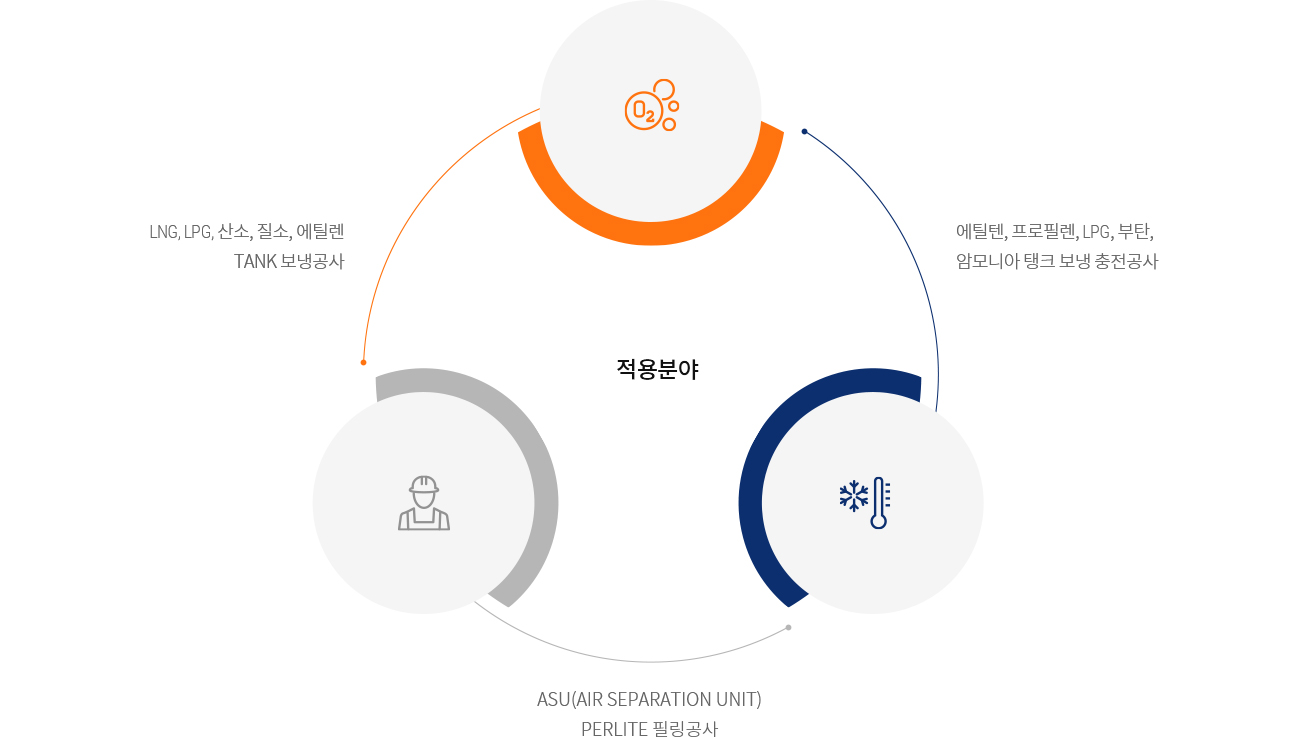

적용분야

울트라썸

하이퍼라이트

슈퍼라이트-K

CR605&CR615

PCB

플렉스썸
